Prefab vouwdak te Merksem België.

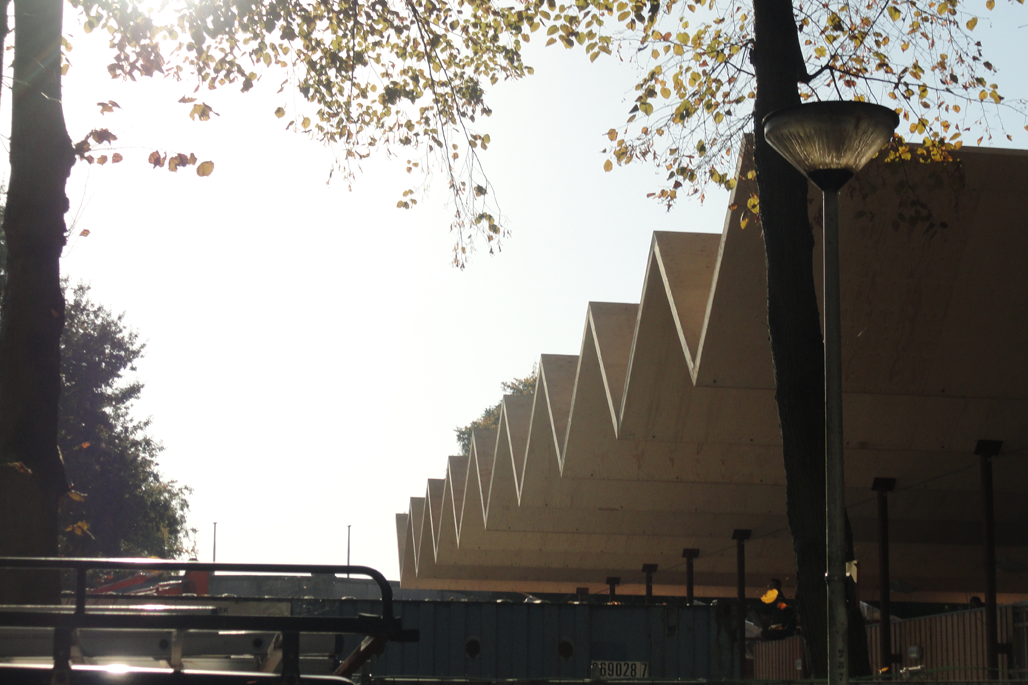

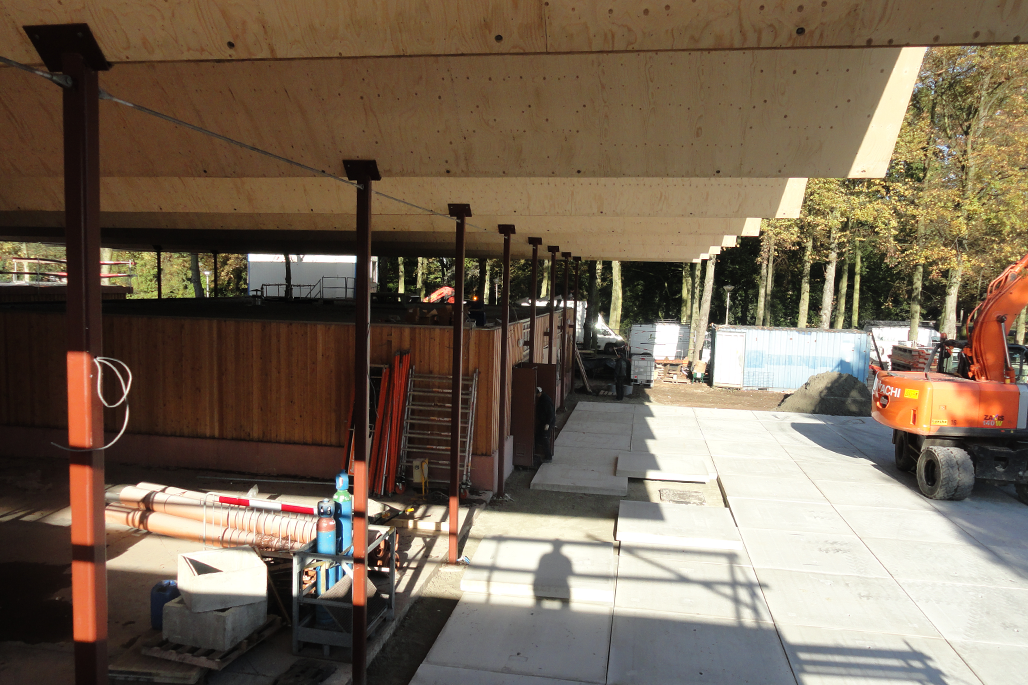

In Merksem (Antwerpen) in België wordt een stallingsruimte gebouwd, voor voertuigen van de gemeentewerf. Het bijzondere aan dit project is de kapconstructie, die ook het naastgelegen kinderdagverblijf overspant. Het is een vouwdak met een lengte van 25 meter en overspant in één keer. Het dak is opgebouwd uit prefab houten dakelementen. Per 2 elementen wordt een zadeldakelement op de grond in elkaar gezet. Dit samengesteld element van 25! meter lengte wordt daarna in één keer (3500 kg!) ingehesen op vier steunpunten zes meter boven maaiveld. Aan beide zijden kraagt de constructie vijf meter uit en de tussenoverspanning is 15! meter. Door middel van schijfwerking van de elementen, berekend door CIBIS bouwadviseurs, draagt de gehele constructie de belastingen af naar de vier steunpunten. Het totale vouwdak wordt uiteindelijk gevormd door  acht gelijke (zadeldak)elementen en twee eindelementen.

Bekijk hier de video van het plaatsen van 25 m. lange prefab vouwdakelementen
